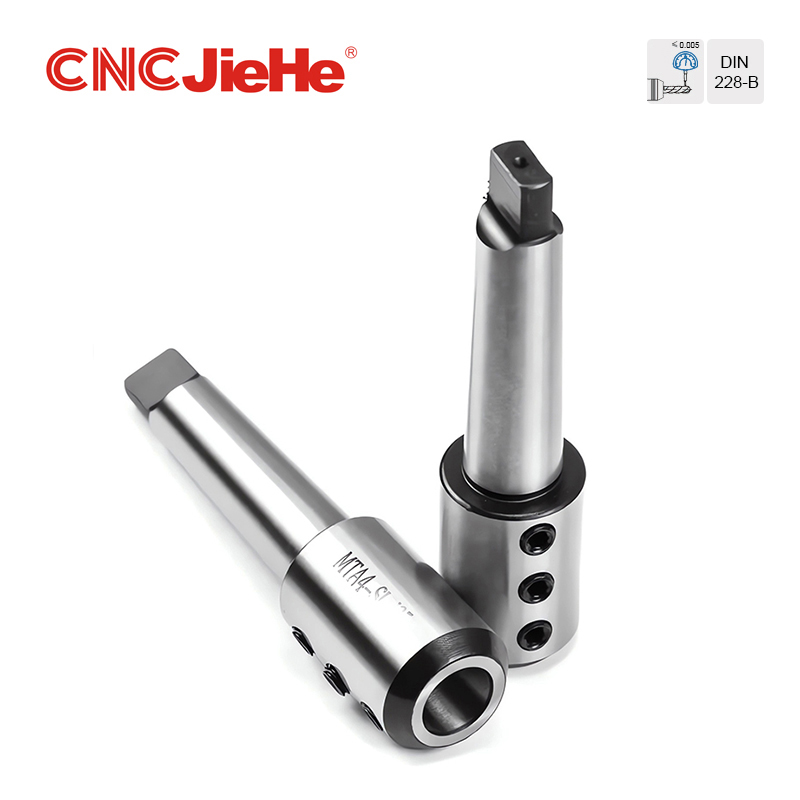

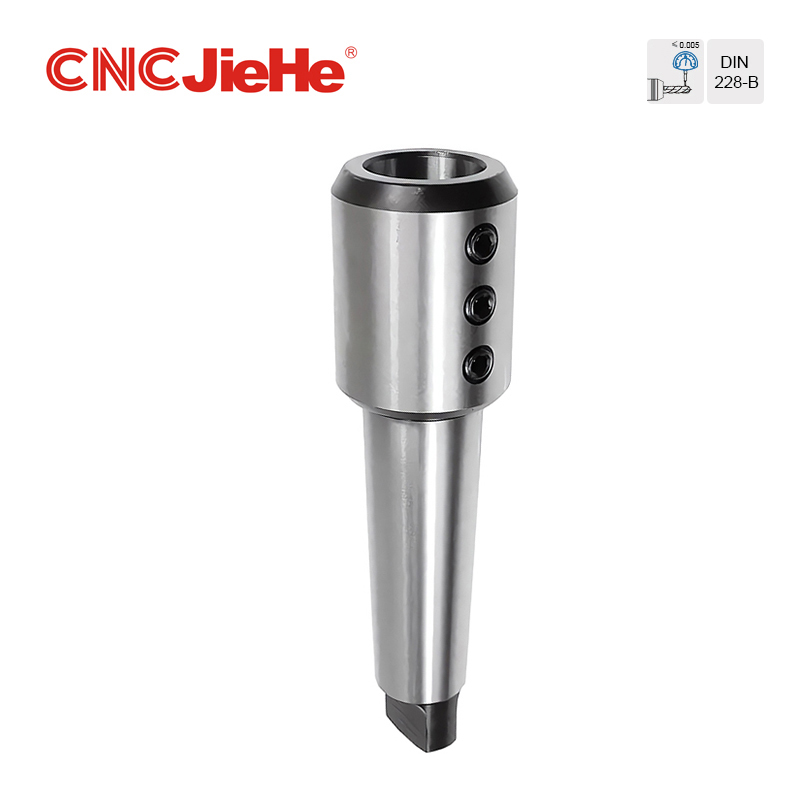

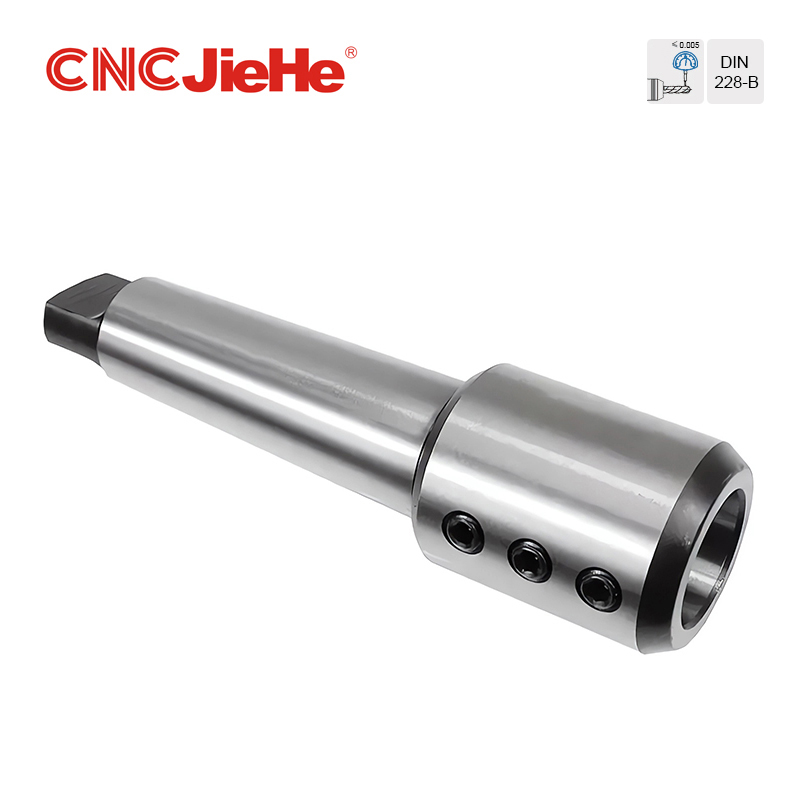

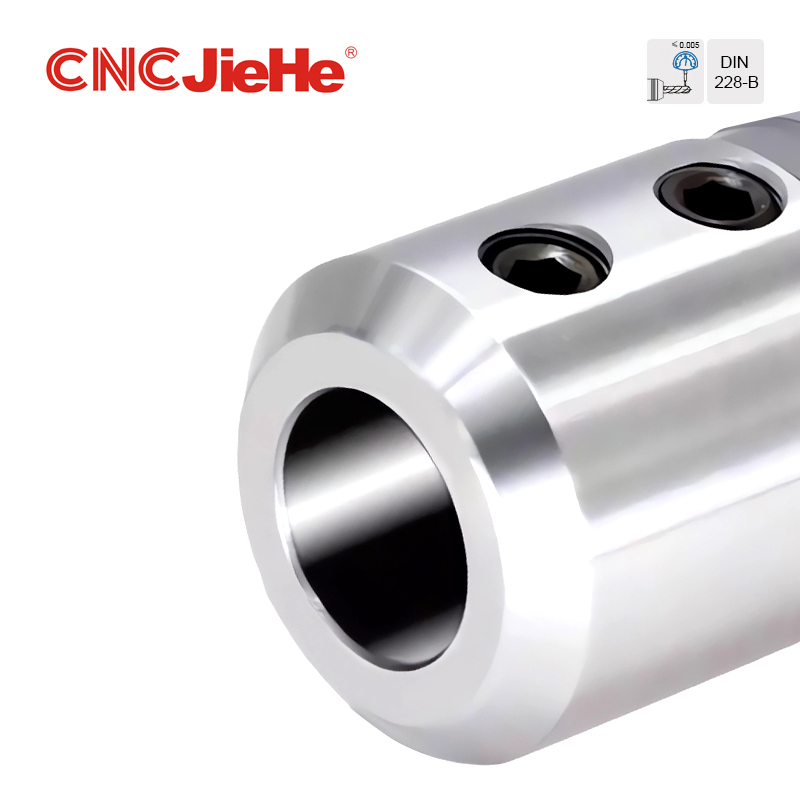

MT SLN End Mill Holder (DIN 228-B)

وصف المنتج

MT SLN End Mill Holder هو نوع من أجهزة الأدوات ذات الدقة العالية المستخدمة على نطاق واسع في الطحن ، وهو مصمم خصيصًا للاحتفاظ بحزم. الجمع بين الموثوقية والهيكل الأمثل لواجهة Morse Taper ، فهو مناسب لمجموعة متنوعة من أدوات الآلات ، وخاصة في مشاهد تصنيع عالية الدقة والقيادة.

تخطيطي المنتج

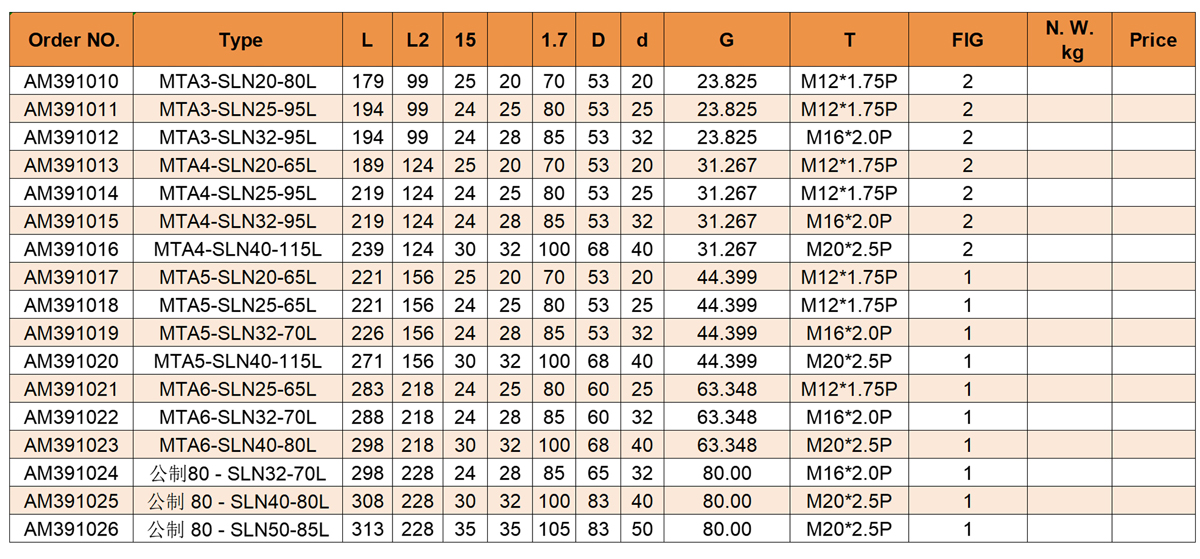

معلمة المنتج

مزايا المنتج

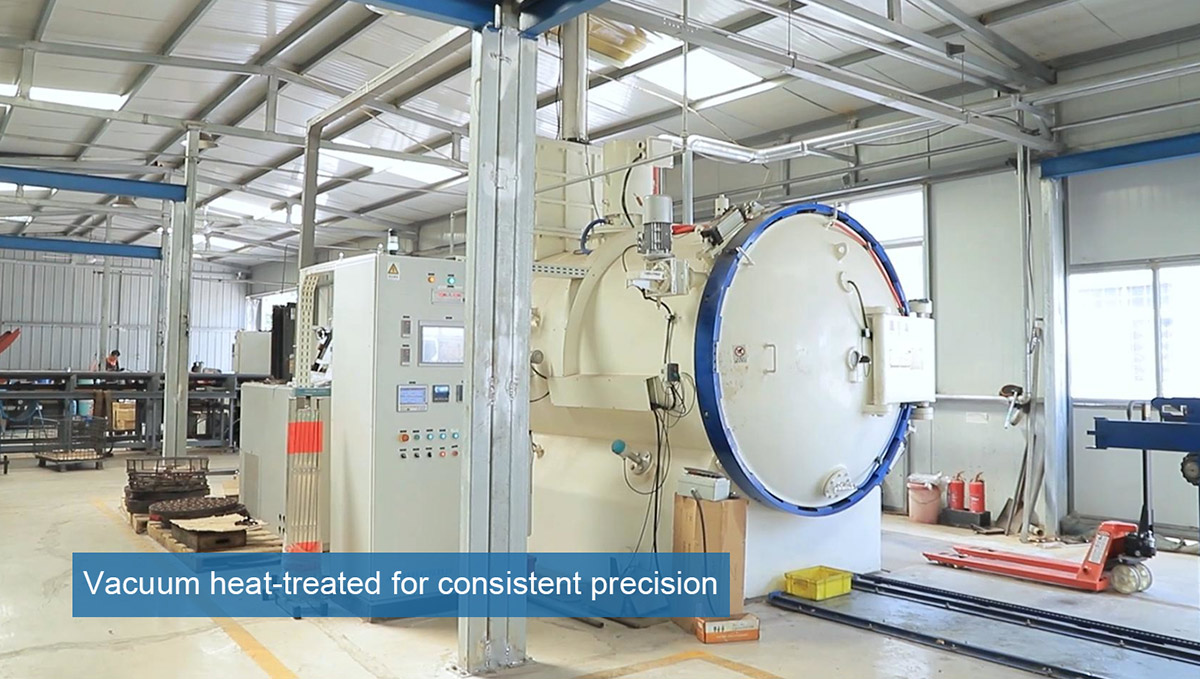

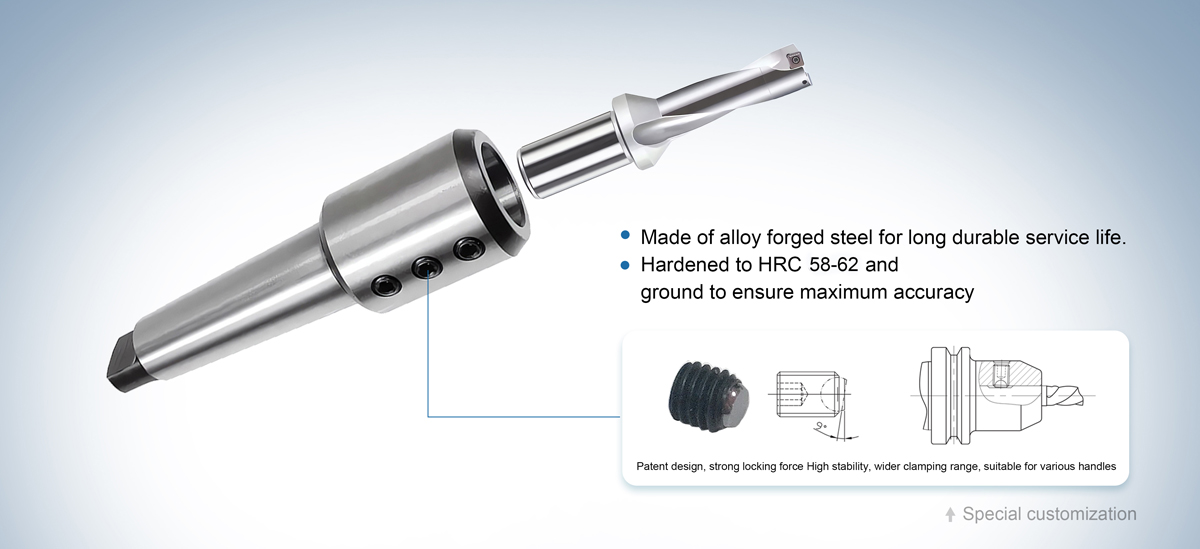

يتبنى حامل مطحنة MT SLN End Morse Taper (MT2/MT3/MT4 ، وما إلى ذلك) ، والذي يتطابق تمامًا مع ثقب مدبب أداة الماكينة لضمان تركيز عالي النقل واستقرار عزم الدوران. السطح المخروطي له قفل ذاتي قوي ، مما يقلل من الاهتزاز والانحراف في المعالجة. دعم مجموعة متنوعة من أقطار حامل الأدوات (مثل φ φ6mm ، φ110mm ، φ12mm ، وما إلى ذلك) ، والتكيف مع المطاحن النهائية مع مواصفات مختلفة ، وتحسين مرونة الآلات. يتكون الجسم الرئيسي من الصلب من سبائك عالي الجودة ، والذي يلبس المقاومة ومقاومة التأثير بعد التبريد والمعالجة الحرارية المتداعية (HRC40-45) وطحن الدقة. يمكن أن يمنع طلاء النيكل أو سوداء المعالجة على السطح الصدأ والتآكل ، ويطيل عمر الخدمة. قبل مغادرة المصنع ، يتم معايرته بواسطة التوازن الديناميكي (G2.5 أو أعلى) لضمان التشغيل السلس بسرعة عالية (السرعة الموصى بها ≤6000 دورة في الدقيقة) وتجنب علامات السكين. تم تجهيز الذيل بمسمار سحب ، وهو متوافق مع نظام تغيير الأداة التلقائي (ATC) في مركز الآلات ، وبالتالي تحسين كفاءة الإنتاج. بنية تثبيت الجانبية الاختيارية أو بنية قفل سترة لضمان عدم فضفاضة قاطع الطحن.

صلابة عالية واستقرار:حاملي الأدوات تأمين أدوات مع مسامير جانبية ، والتي تتميز ببنية بسيطة وارتفاع صلابة. يمكنهم تحمل قوى قطع كبيرة ، وضمان الاستقرار أثناء الآلات.

دقة عالية:يكون سطح التلامس بين حامل الأداة والأداة محاطًا بالدقة ، مما يضمن التحمل العالي والتكرار ، مما يجعله مناسبًا لمتطلبات الآلات عالية الدقة.

مواصفات تفتق:

يتميز حامل الأداة بتفتق 7:24 ،دقة تفتق تلبي درجة AT3 ،

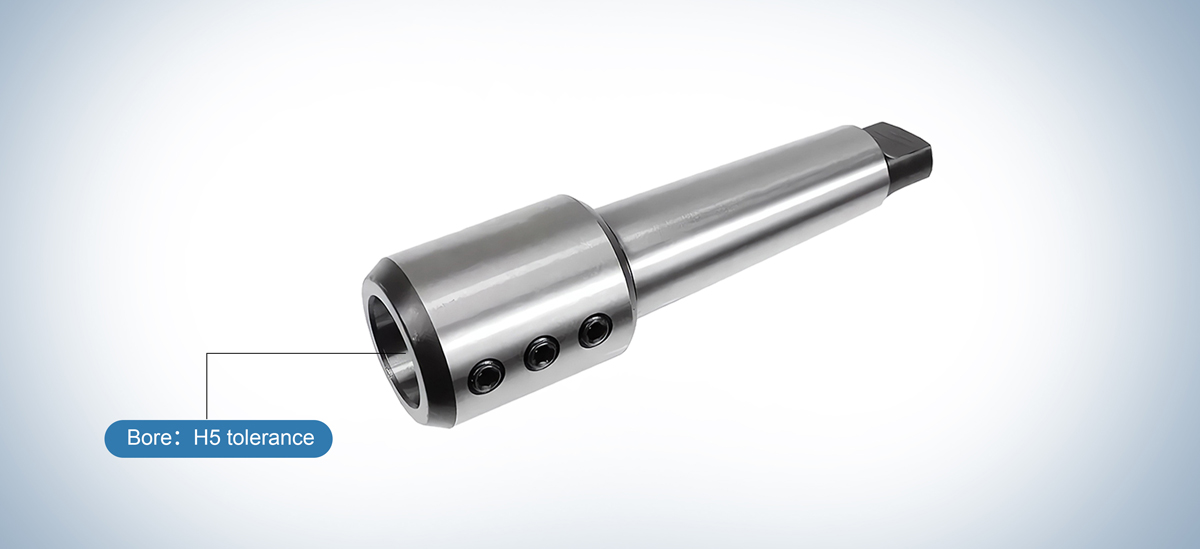

تحمل التسامح:

إن تسامح التجويف لحامل الأدوات هو درجة H5 ، وهو مستوى تحمل دقيق يضمن حدوثًا عالي الدقة بين الأداة والحامل ، مما يقلل من الاهتزاز والأخطاء.

درجة التوازن الديناميكي:
عند سرعة الدوران البالغة 15000 دورة في الدقيقة ، يحقق حامل الأداة درجة توازن ديناميكي قدره G6.3. يشير هذا إلى توازن ممتاز أثناء الدوران عالي السرعة ، مما يقلل بشكل فعال من الاهتزاز وضمان الاستقرار وجودة السطح أثناء الآلات.

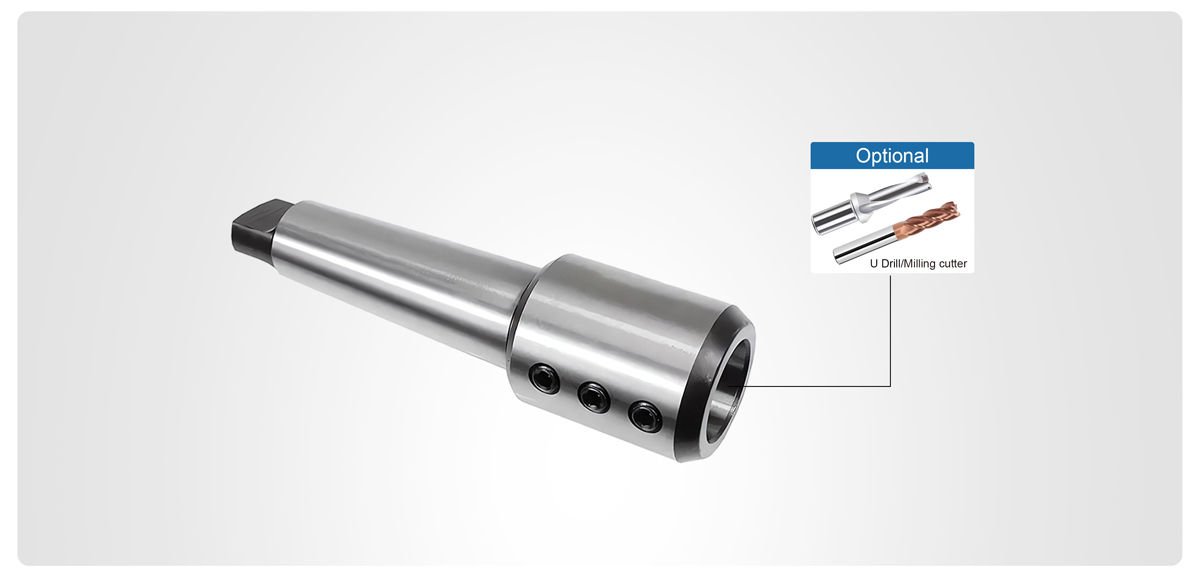

الملحقات الاختيارية

حامل الأدوات هو جهاز تثبيت للأدوات متعددة الاستخدامات يمكن أن يكون مجهزًا بمرونة بمختلف الملحقات ، بما في ذلك الحفرات U ، وقطاعات الطحن ، استنادًا إلى متطلبات الآلات.يسمح هذا التصميم بالتكيف مع مهام التصنيع المختلفة ، مما يوفر مرونة أكبر وكفاءة.

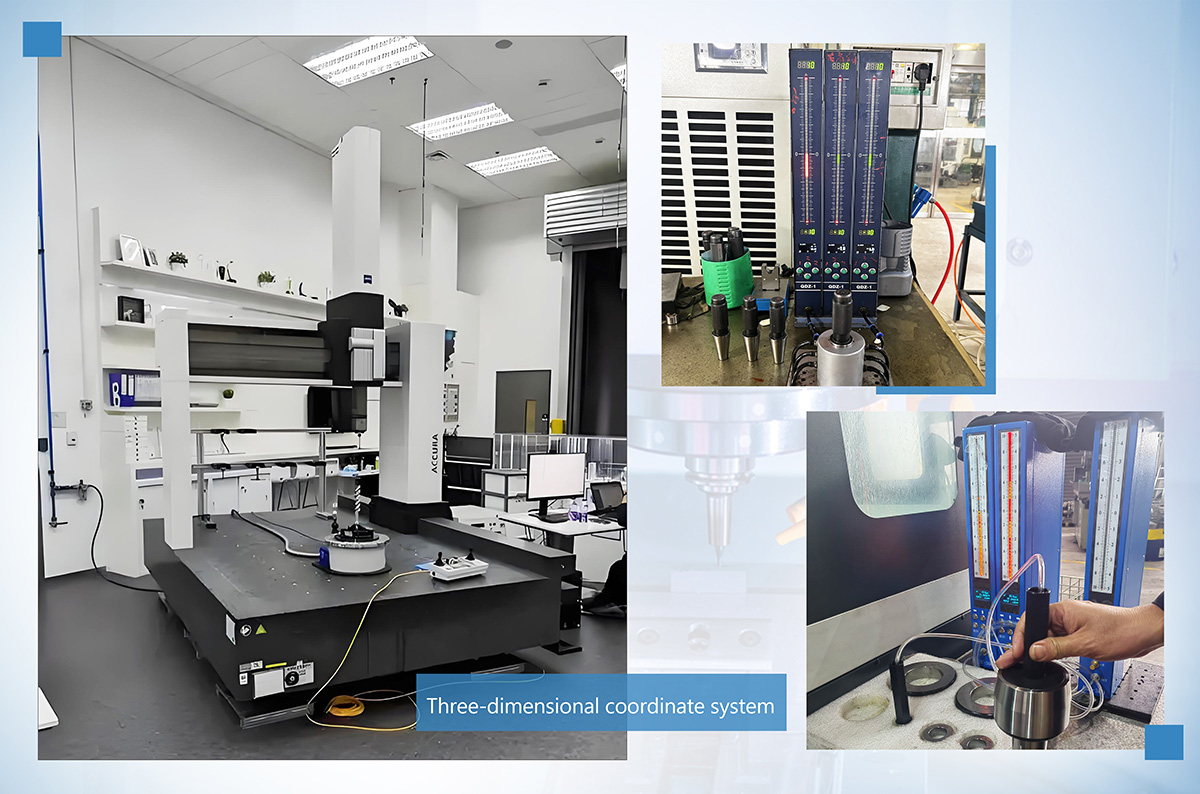

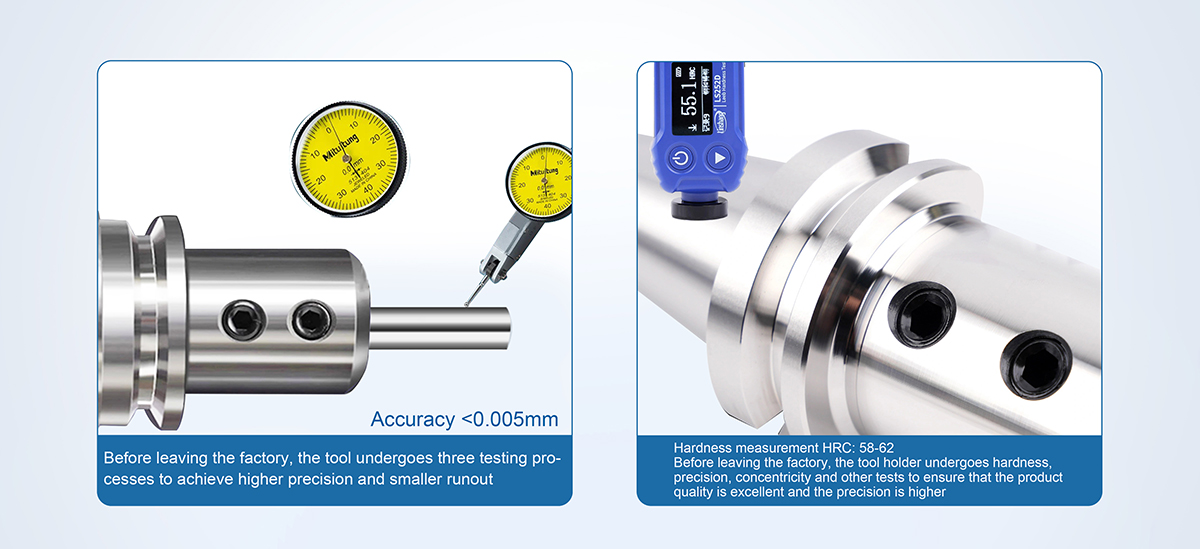

فحص الجودة

تمتلك Jiehe Machinery مصنعًا رائدًا في إنتاج حاملات الأدوات ومركز التفتيش والاختبار في الصين ، مع ترتيب قدرات التصنيع بين الأعلى. تشمل معدات الإنتاج والاختبار الأساسية لدينا Grob و Takisawa و Doosan و Haimer و Kelch و Zoller و Mitutoyo ، وما إلى ذلك ، ونمتلك أيضًا مجموعة كاملة من حاملي الأدوات القياسية ومقاييس حامل الأدوات من Diebold الألمانية. يضمن استخدام هذه المعدات أيضًا تفوق كفاءة الإنتاج وجودة المنتج.

لدينا خط إنتاج ذكي ، والذي يضمن استقرار جودة المنتج ويحسن كفاءة الإنتاج بشكل كبير.

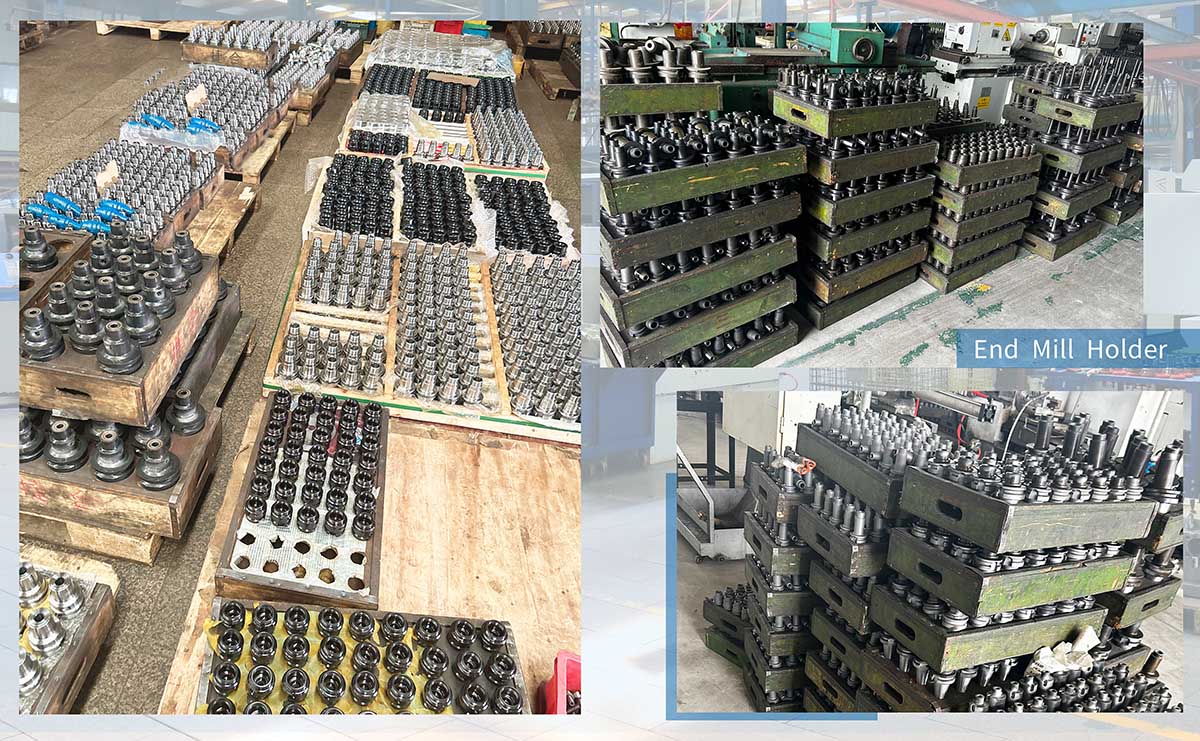

صور للمنتجات في ورشة العمل

تحتفظ ورشة عملنا بمخزون قوي من المنتجات شبه المنقولة ، مما يضمن وجود إمدادات ثابتة وتمكيننا من الوفاء بالمواعيد النهائية الضيقة مع السرعة والكفاءة. مع عمليات الإنتاج المبسطة وسلسلة التوريد المنظمة جيدًا ، نضمن أوقات تحول سريعة دون المساس بالجودة. يتيح لنا فريقنا المتمرس والمرافق الحديثة أن نستجيب بسرعة لمتطلبات العملاء ، مما يوفر حلولًا مرنة وتسليمًا سريعًا للحفاظ على تشغيل عملياتك بسلاسة.

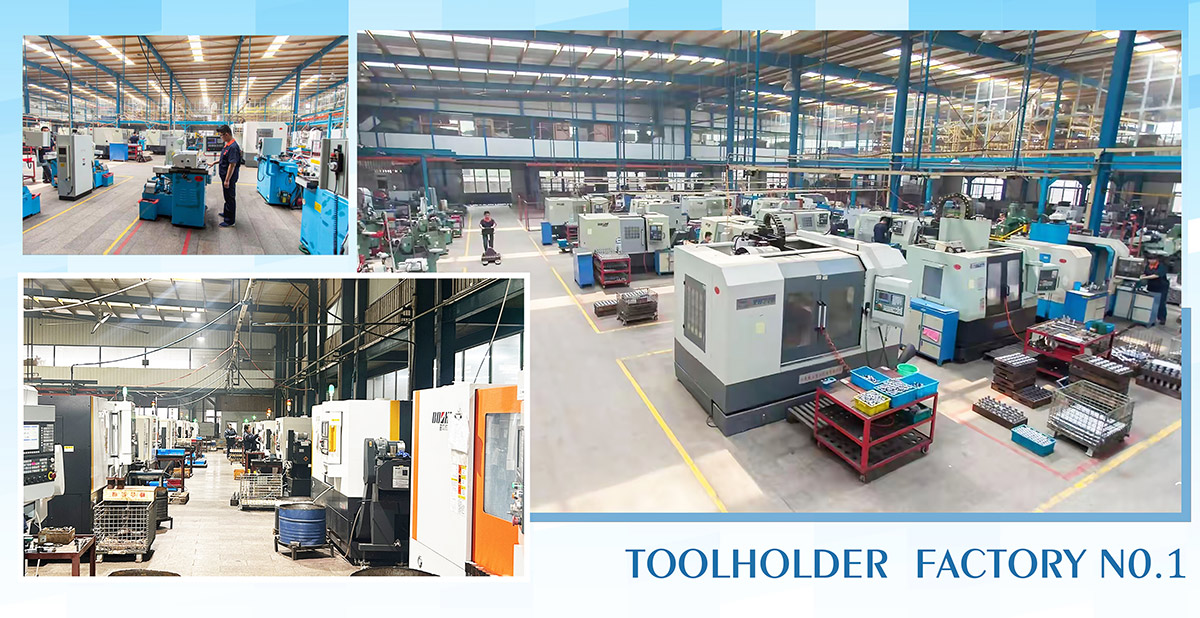

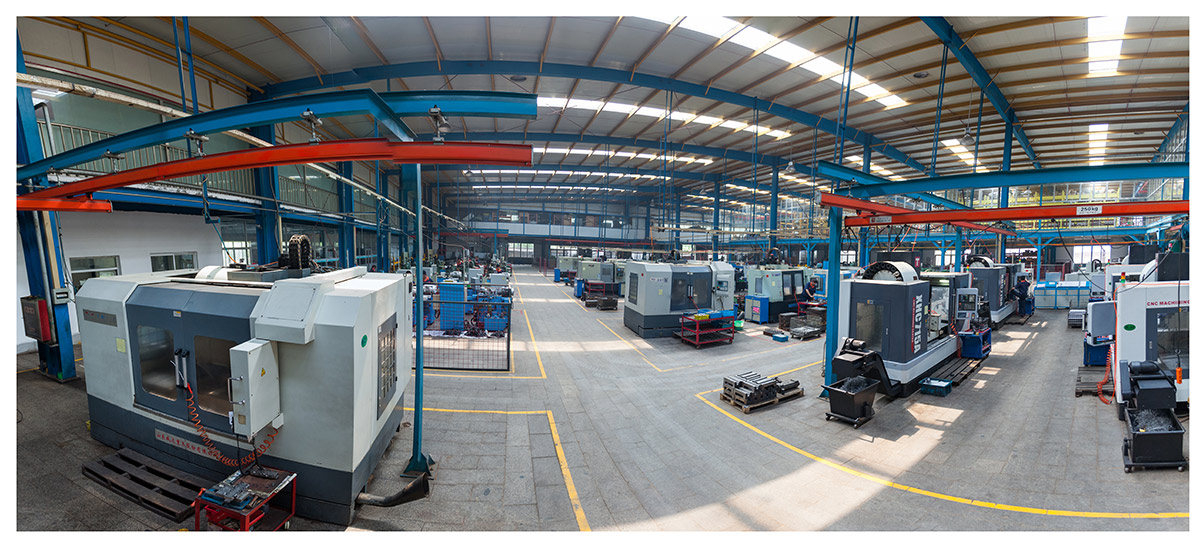

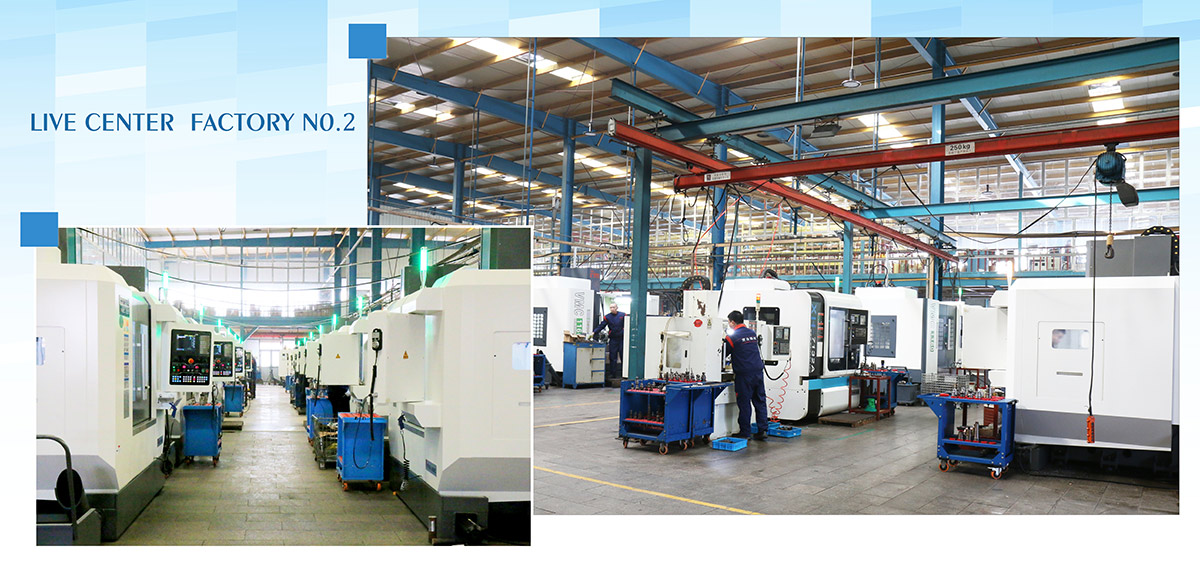

عرض المصنع

Jining Jiehe Machinery Co. ، Ltd. ، التي أنشئت في عام 2000 ، هي مؤسسة وطنية عالية التقنية وشركة مبتكرة ومبتكرة على مستوى المقاطعات. متخصصة في ملحقات أدوات الآلات CNC ، تقدم الشركة أكثر من 1000 نوع منتج ، مع تصدير 60 ٪ من المنتجات. مع أكثر من 200 آلة من CNC وفريق من أكثر من 100 موظف ، حصل Jiehe على أكثر من 30 براءة اختراع وطنية وتم الاعتراف بها لعلاماتها التجارية المعروفة مثل CNCJiehe و Sun Moon Lake و Goose. تشارك الشركة بانتظام في المعارض الدولية في جميع أنحاء بكين وشنغهاي والولايات المتحدة وألمانيا وإيطاليا وطوكيو ، وهي تبني وجودًا عالميًا قويًا في السوق. من خلال تقييم أفضل الشركات في ألمانيا واليابان ، حقق Jiehe تطويرًا سريعًا وأنشأ قاعدة شاملة للبحث والتطوير مع الشركات التابعة في Jining و Shandong و Suzhou وما بعدها.
