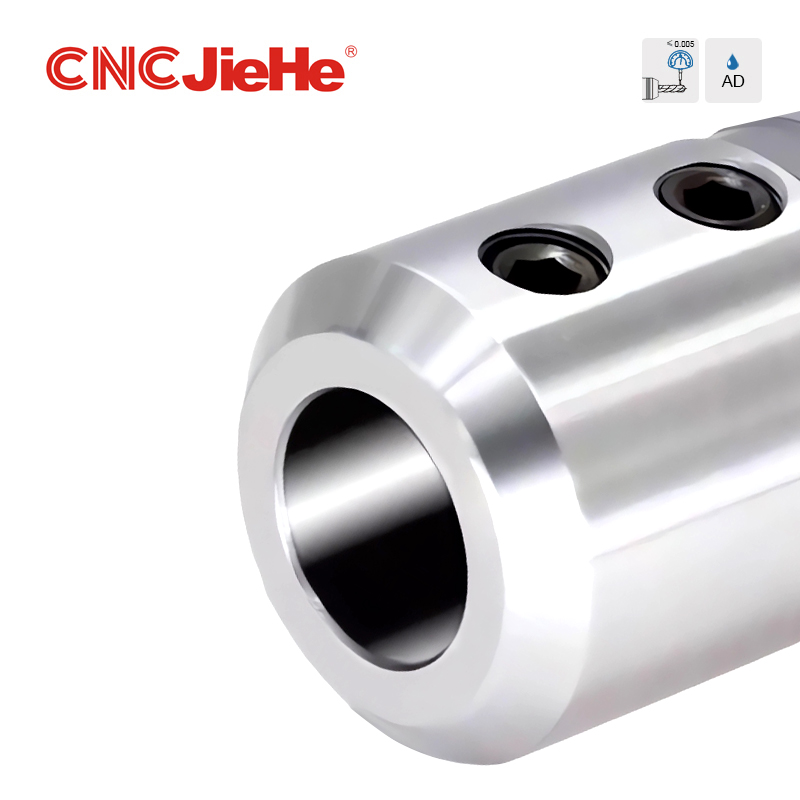

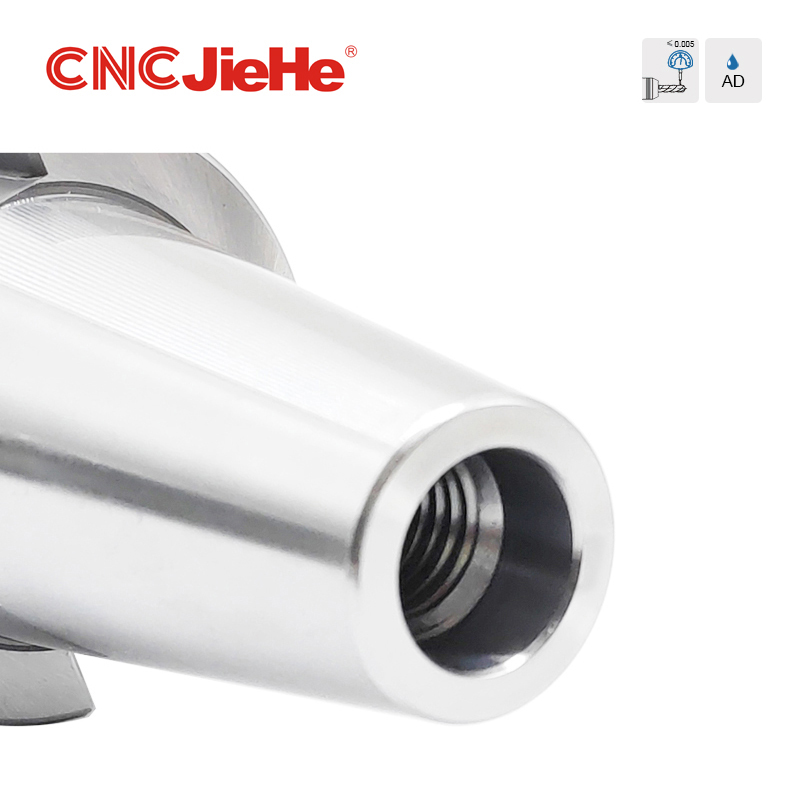

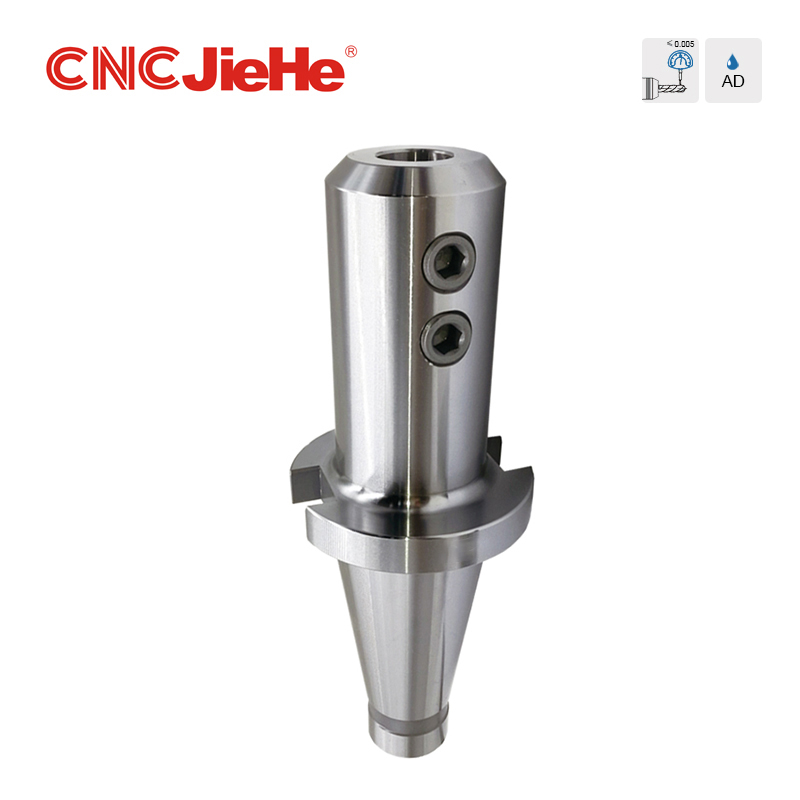

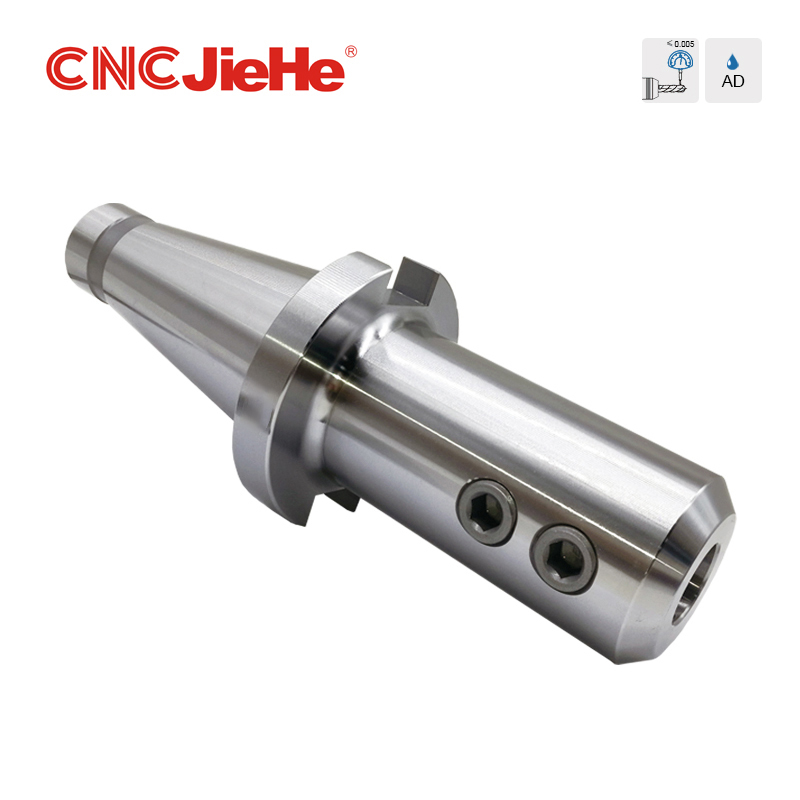

NMTB SLN End Mill حامل

وصف المنتج

NMTB SLN End Mill Holder هو أداة آلية لتكثيف قواطع الطحن. مع واجهة Taper القياسية لـ NMTB (بناة أدوات الآلات الوطنية) ، يتم استخدامها على نطاق واسع في آلات الطحن ومراكز الآلات وغيرها من المعدات. يولي تصميمه الانتباه إلى صلابة عالية ودقة عالية واستقرار ، وهو مناسب للمشاهد الثقيلة أو المشاهد عالية السرعة.

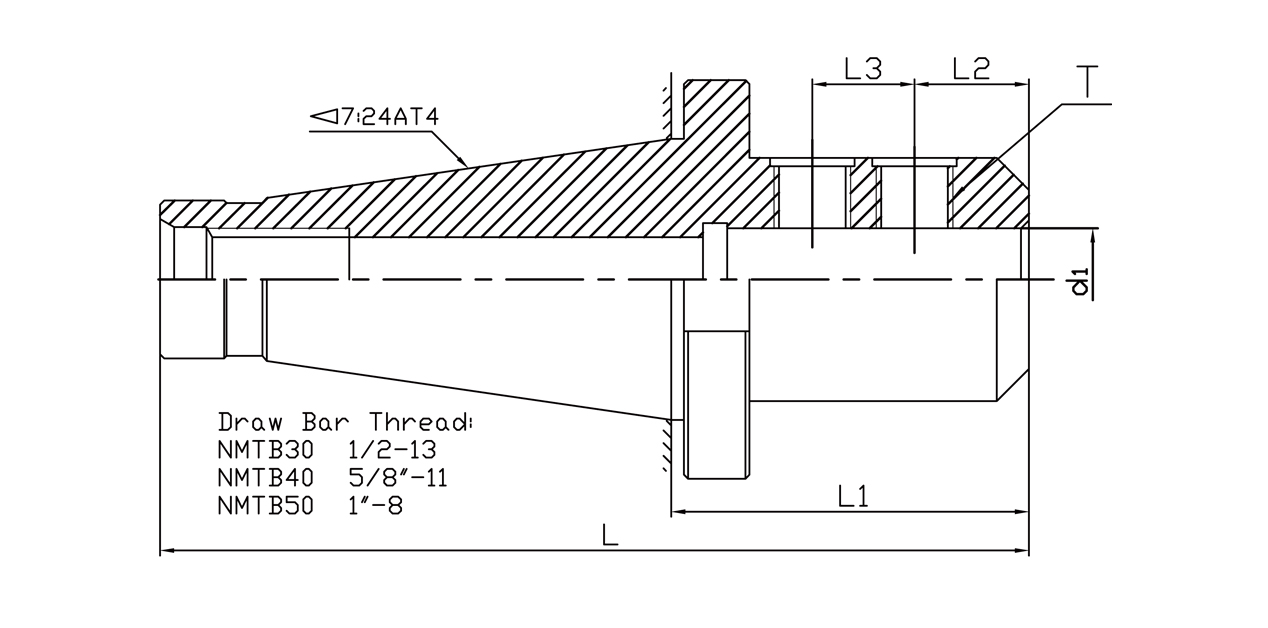

تخطيطي المنتج

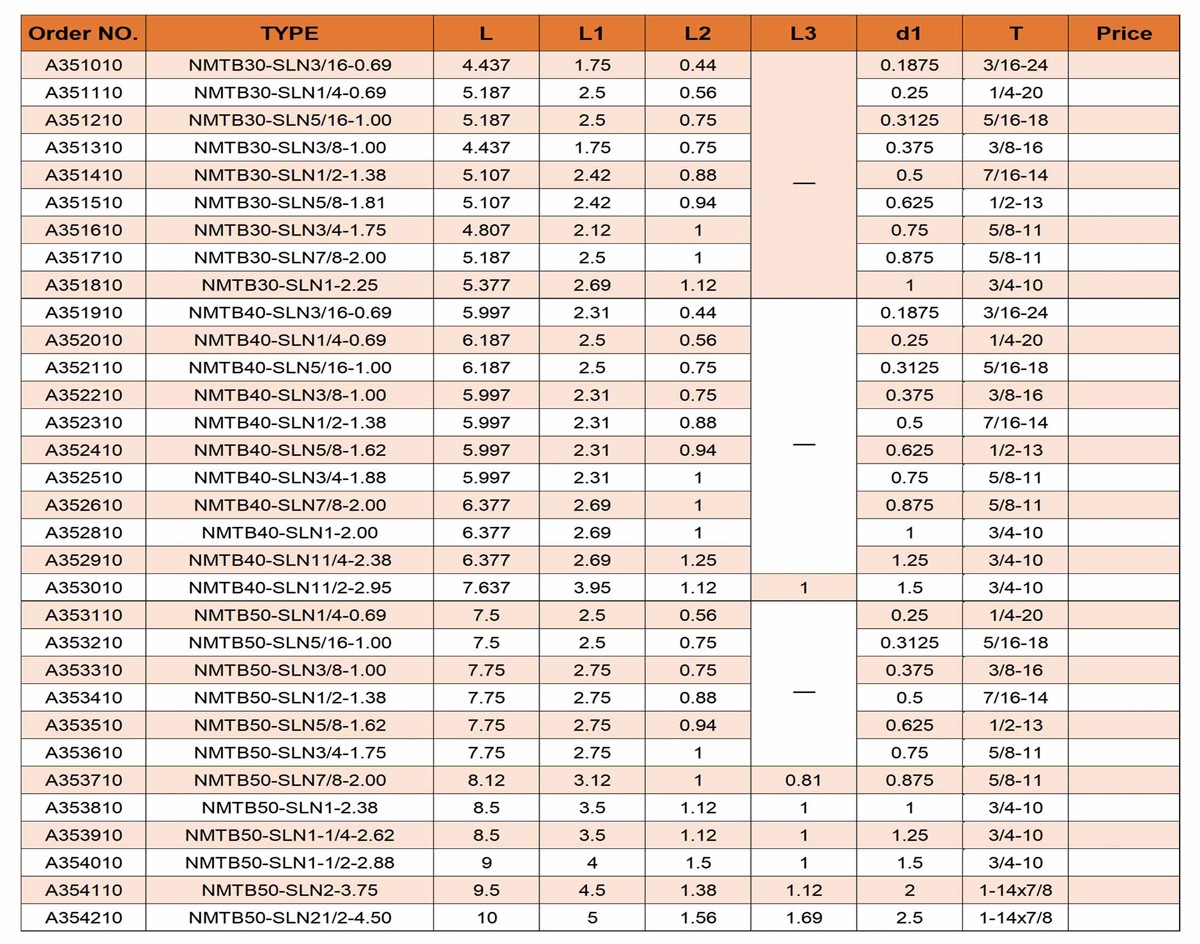

معلمة المنتج

مزايا المنتج

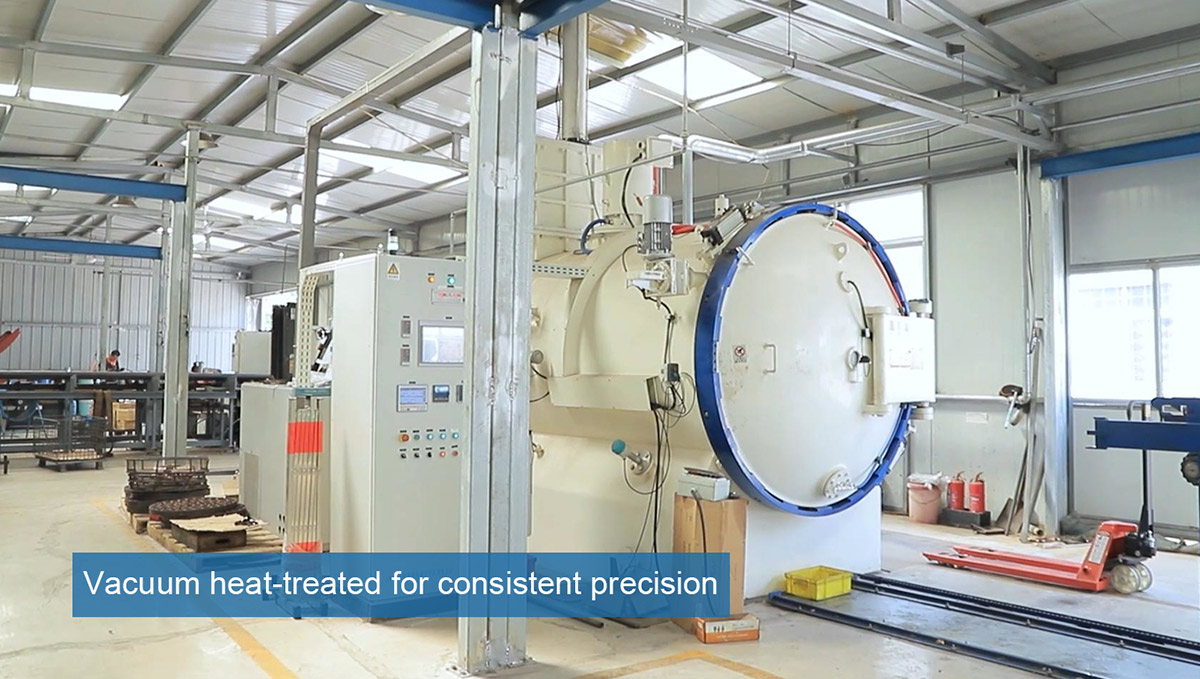

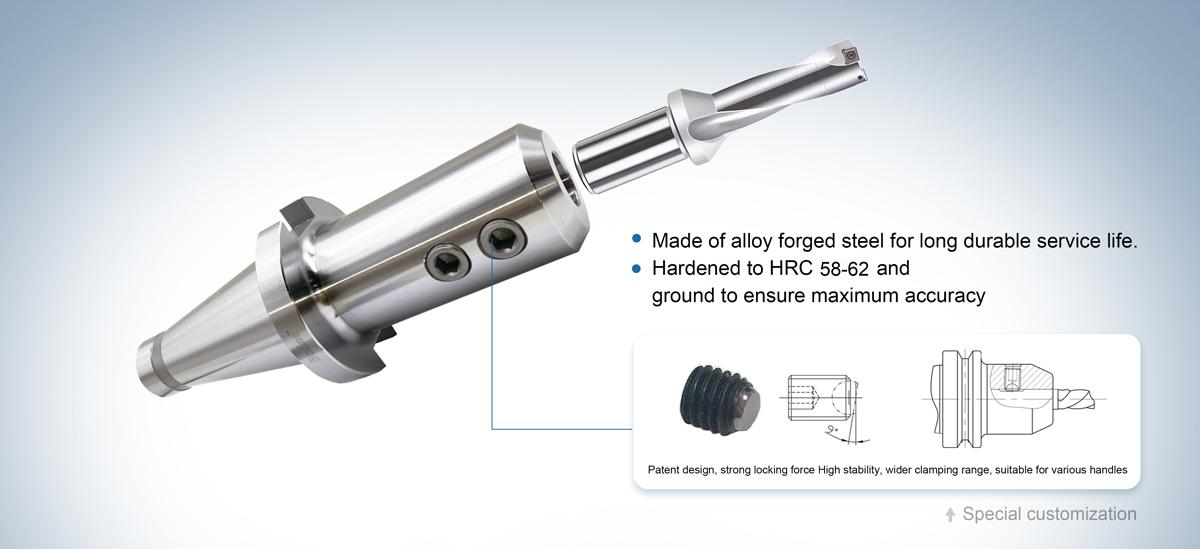

يتوافق حامل مطحنة End NMTB SLN مع معايير NMTB (مثل NMTB30 ، NMTB40 ، NMTB50 ، إلخ) ، يطابق ثقب التفتت في مغزل أداة الماكينة ، ويدرك التثبيت السريع وتحديد المواقع عالية الدقة من خلال السحب. يستخدم نموذج SLN عادة مسامير قفل جانبية لإصلاح القاطع ، ويشطب مقبض قاطع الطحن النهائي عن طريق الضغط الجانبي ، والذي يوفر مقاومة عزم الدوران القوية وهو مناسب لمعالجة حجم القطع الكبيرة. يتكون جسم المقبض من الصلب من سبائك عالي الجودة ، والذي يتم معالجته بالحرارة (التبريد+التخفيف) والأرض الدقيقة لضمان صلابة عالية وارتداء المقاومة. قد يكون السطح مطليًا بالنيكل أو الأسود لتعزيز الأداء المضاد للتشغيل. بعد معايرة التوازن الديناميكي (G2.5 أو أعلى) ، يتم تقليل الاهتزاز أثناء الدوران عالي السرعة ويتم تحسين جودة السطح المشغل.

صلابة عالية واستقرار:حاملي الأدوات تأمين أدوات مع مسامير جانبية ، والتي تتميز ببنية بسيطة وارتفاع صلابة. يمكنهم تحمل قوى قطع كبيرة ، وضمان الاستقرار أثناء الآلات.

دقة عالية:يكون سطح التلامس بين حامل الأداة والأداة محاطًا بالدقة ، مما يضمن التحمل العالي والتكرار ، مما يجعله مناسبًا لمتطلبات الآلات عالية الدقة.

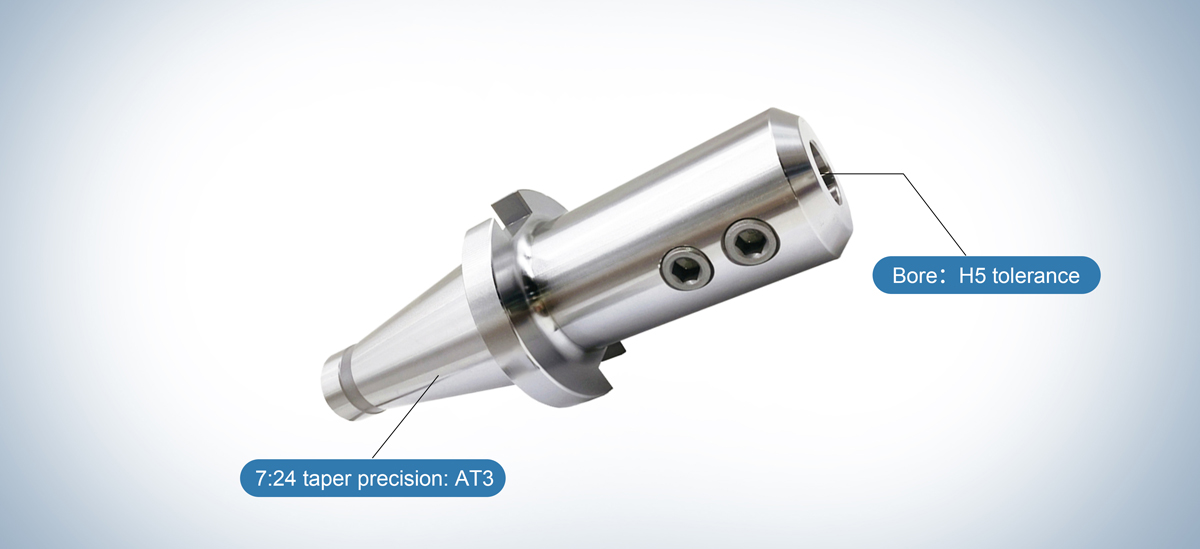

مواصفات تفتق:

يتميز حامل الأداة بتفتق 7:24 ،دقة تفتق تلبي درجة AT3 ،

تحمل التسامح:

إن تسامح التجويف لحامل الأدوات هو درجة H5 ، وهو مستوى تحمل دقيق يضمن حدوثًا عالي الدقة بين الأداة والحامل ، مما يقلل من الاهتزاز والأخطاء.

درجة التوازن الديناميكي:
عند سرعة الدوران البالغة 15000 دورة في الدقيقة ، يحقق حامل الأداة درجة توازن ديناميكي قدره G6.3. يشير هذا إلى توازن ممتاز أثناء الدوران عالي السرعة ، مما يقلل بشكل فعال من الاهتزاز وضمان الاستقرار وجودة السطح أثناء الآلات.

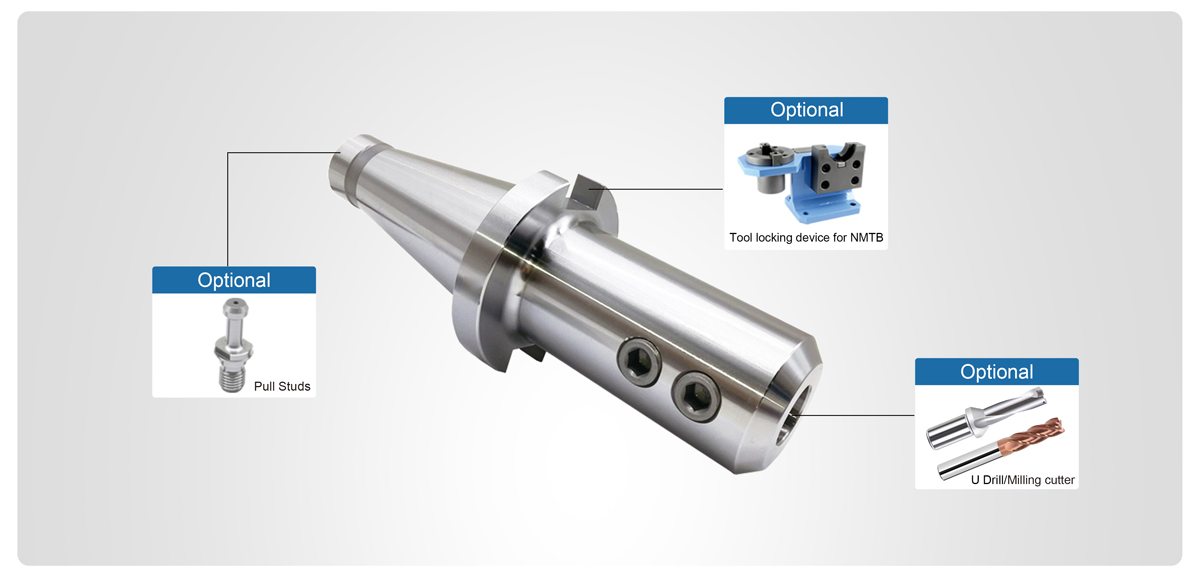

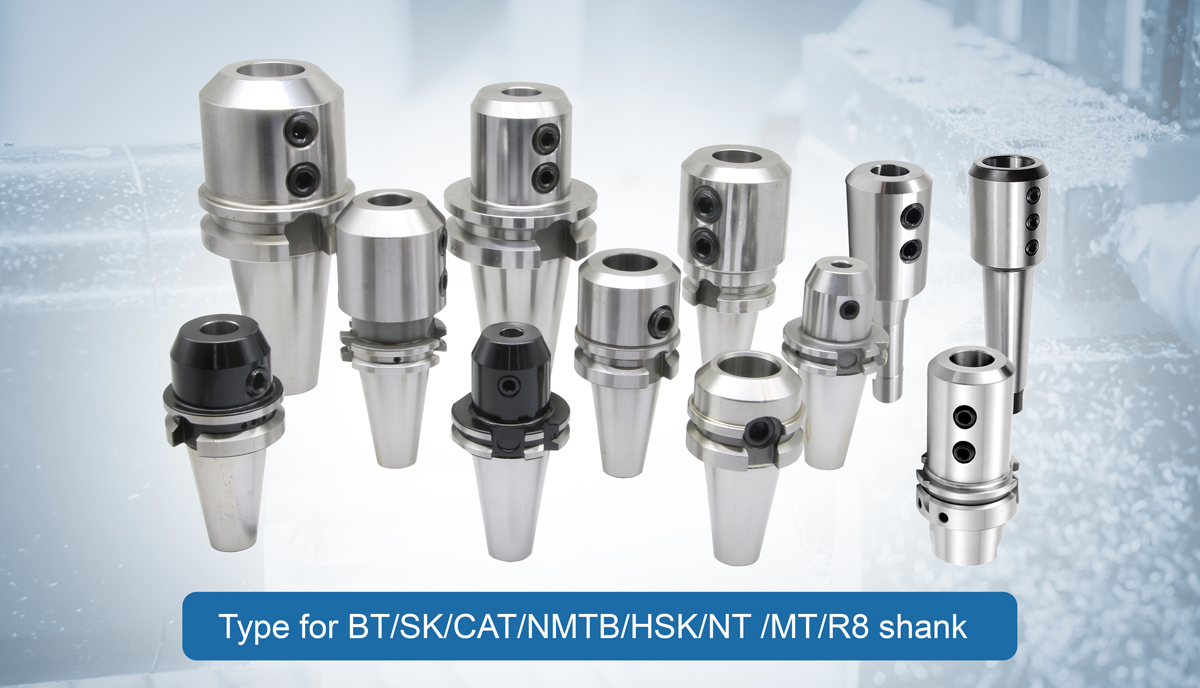

الملحقات الاختيارية

حامل الأدوات هو جهاز تثبيت للأدوات متعددة الاستخدامات يمكن أن يكون مزودًا بمرونة بمختلف الملحقات ، بما في ذلك الحفرات U ، وقطاعات الطحن ، وجهاز قفل الأدوات لـ NMTB ، وترصيع السحب ، استنادًا إلى متطلبات الآلات.يسمح هذا التصميم بالتكيف مع مهام التصنيع المختلفة ، مما يوفر مرونة أكبر وكفاءة.

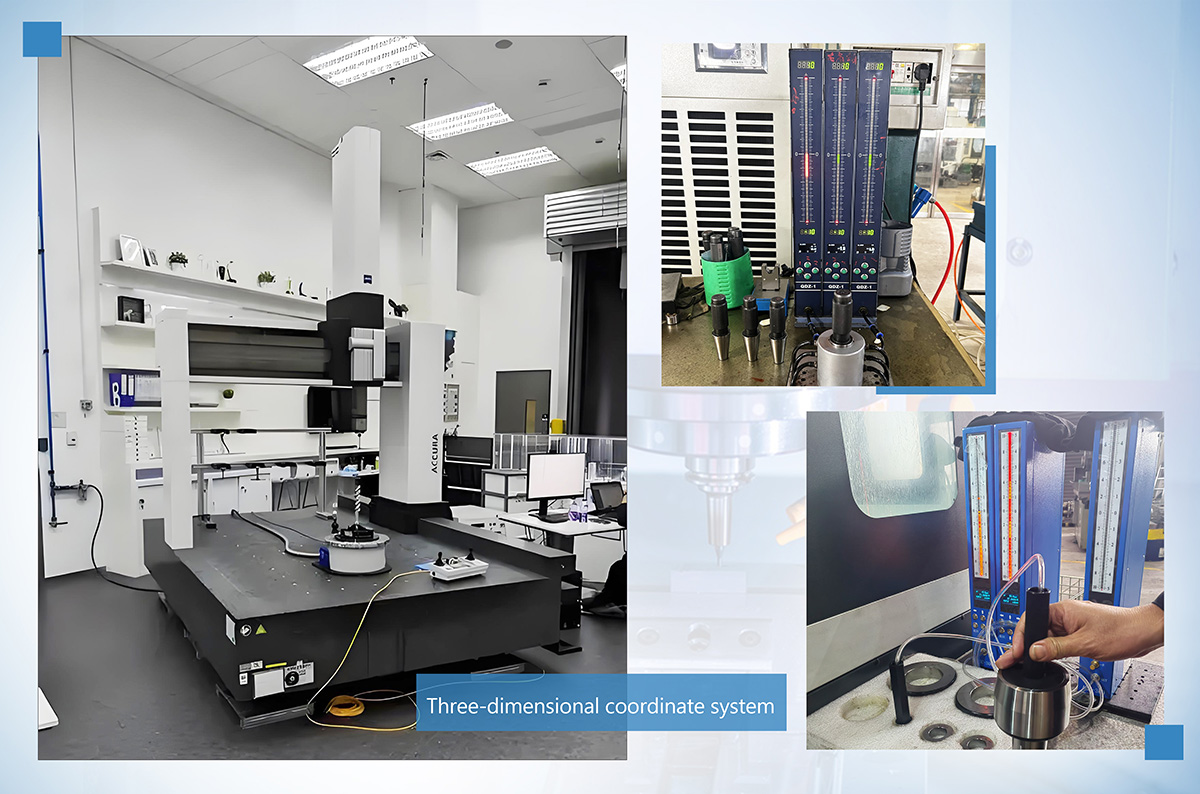

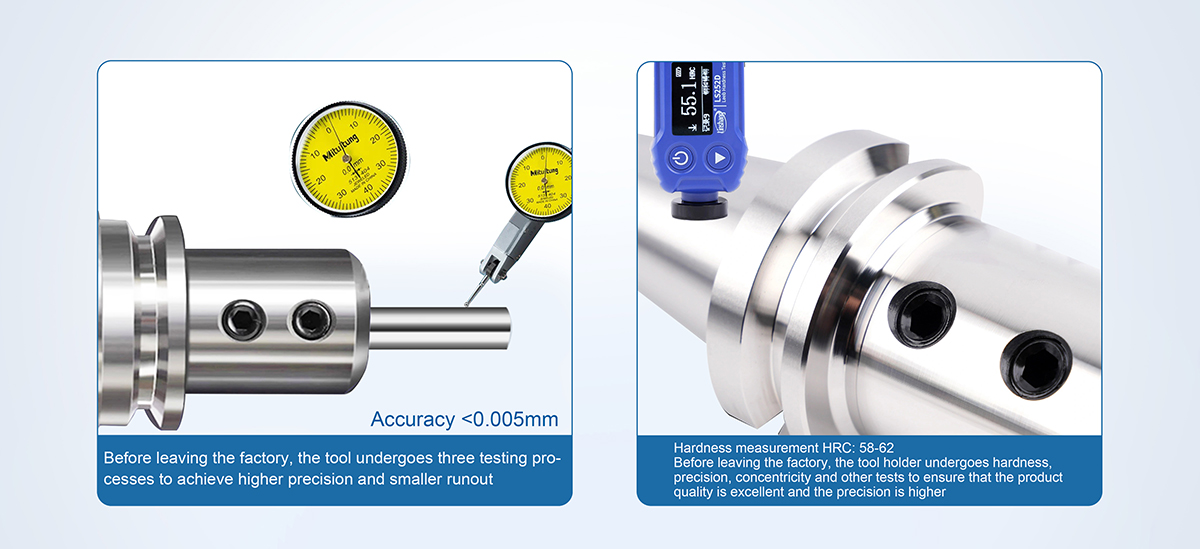

فحص الجودة

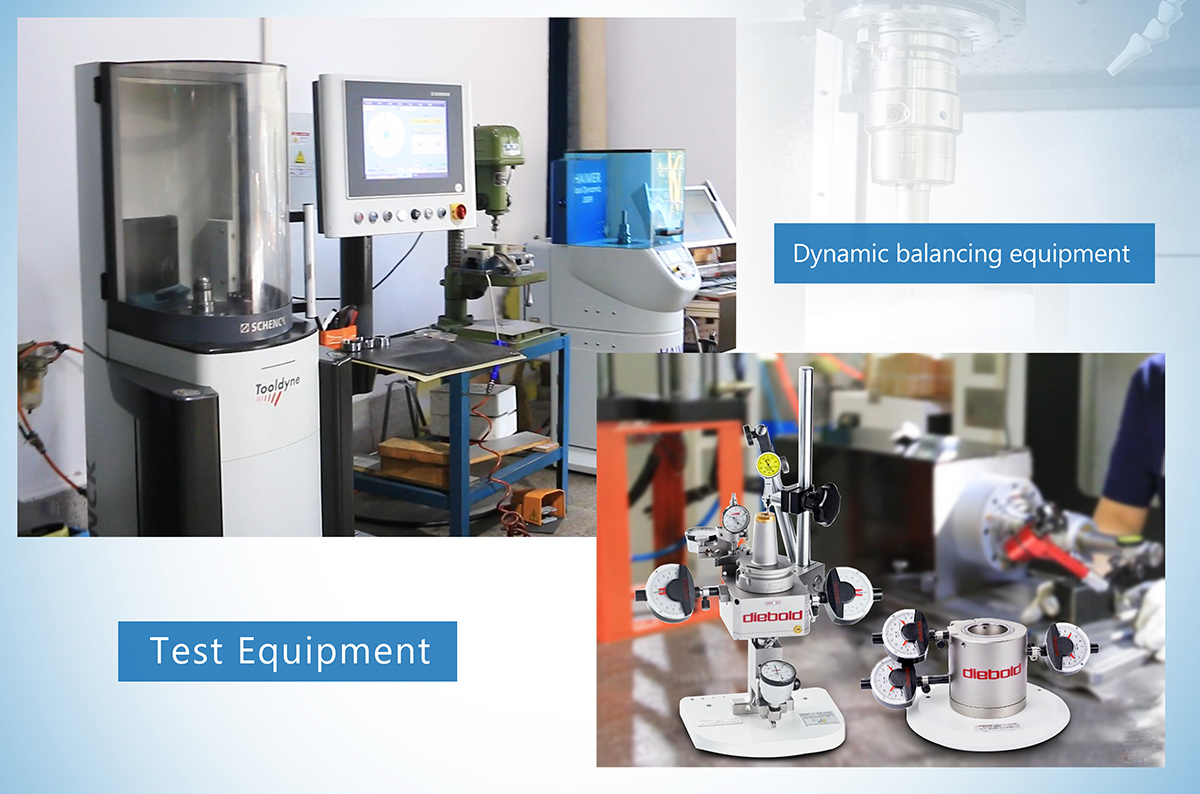

تمتلك Jiehe Machinery مصنعًا رائدًا في إنتاج حاملات الأدوات ومركز التفتيش والاختبار في الصين ، مع ترتيب قدرات التصنيع بين الأعلى. تشمل معدات الإنتاج والاختبار الأساسية لدينا Grob و Takisawa و Doosan و Haimer و Kelch و Zoller و Mitutoyo ، وما إلى ذلك ، ونمتلك أيضًا مجموعة كاملة من حاملي الأدوات القياسية ومقاييس حامل الأدوات من Diebold الألمانية. يضمن استخدام هذه المعدات أيضًا تفوق كفاءة الإنتاج وجودة المنتج.

لدينا خط إنتاج ذكي ، والذي يضمن استقرار جودة المنتج ويحسن كفاءة الإنتاج بشكل كبير.

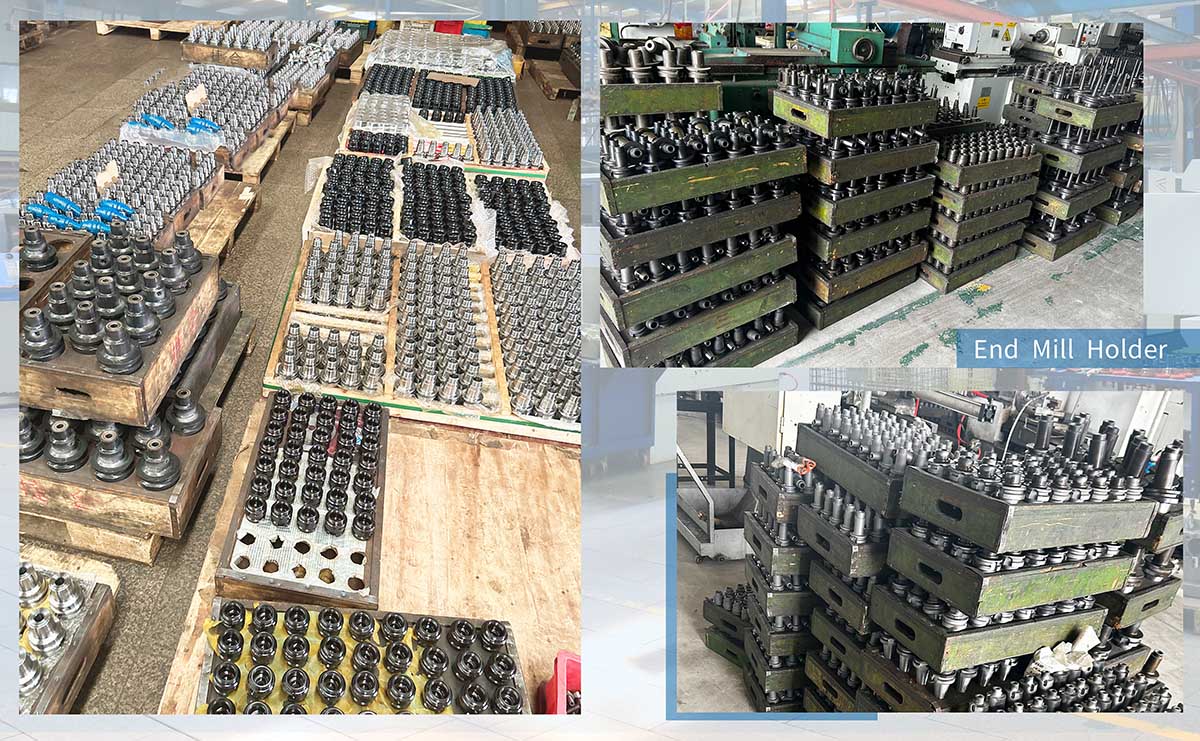

صور للمنتجات في ورشة العمل

تحتفظ ورشة عملنا بمخزون قوي من المنتجات شبه المنقولة ، مما يضمن وجود إمدادات ثابتة وتمكيننا من الوفاء بالمواعيد النهائية الضيقة مع السرعة والكفاءة. مع عمليات الإنتاج المبسطة وسلسلة التوريد المنظمة جيدًا ، نضمن أوقات تحول سريعة دون المساس بالجودة. يتيح لنا فريقنا المتمرس والمرافق الحديثة أن نستجيب بسرعة لمتطلبات العملاء ، مما يوفر حلولًا مرنة وتسليمًا سريعًا للحفاظ على تشغيل عملياتك بسلاسة.

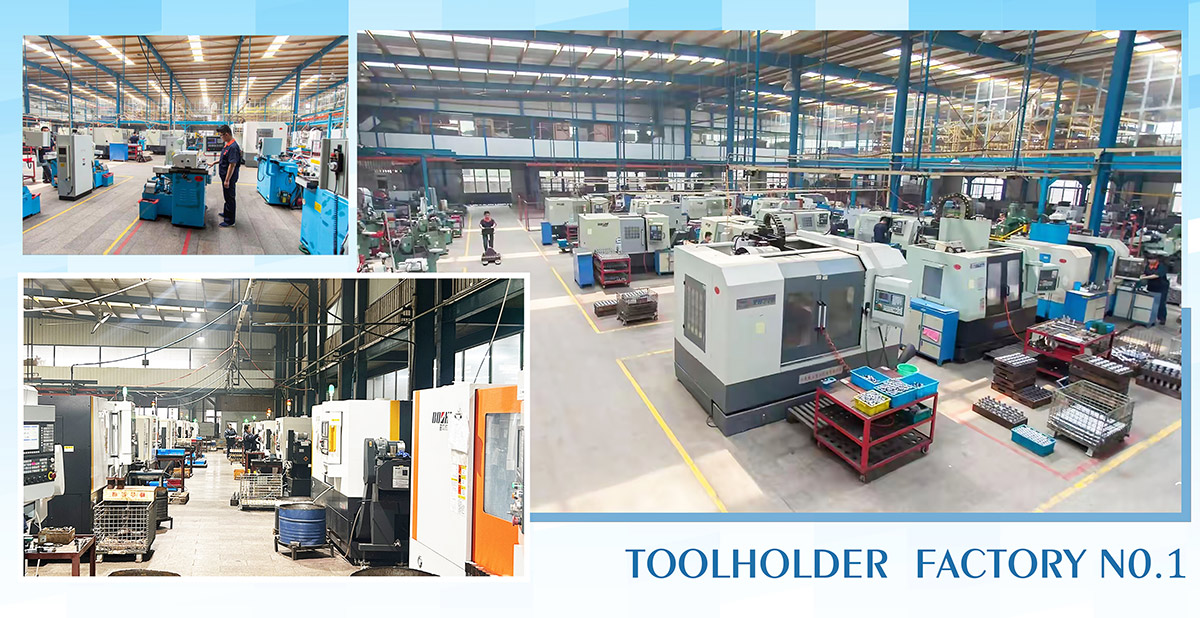

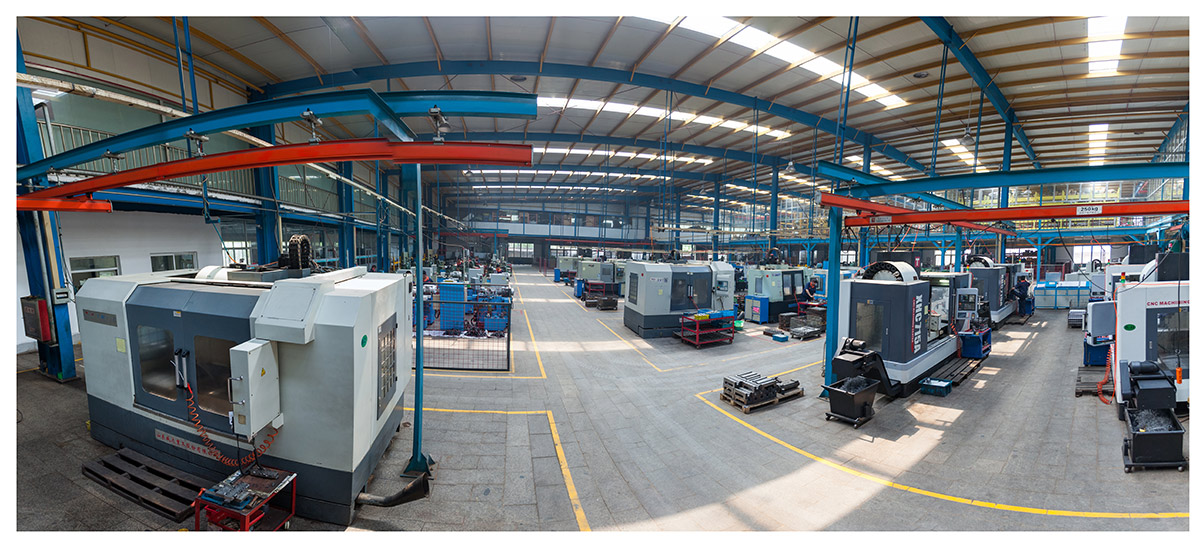

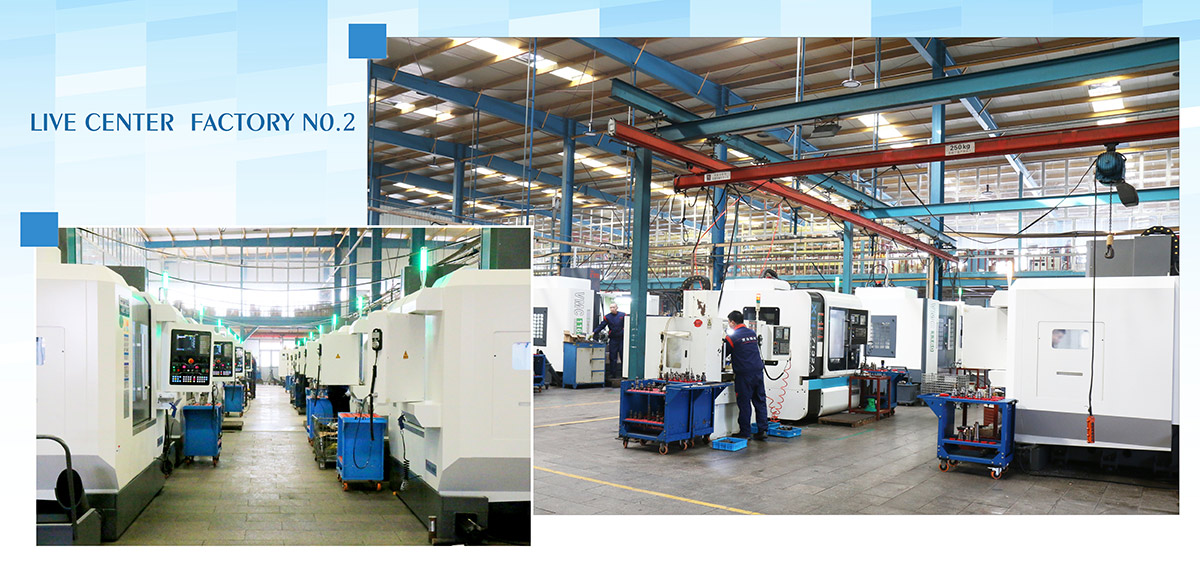

عرض المصنع

Jining Jiehe Machinery Co. ، Ltd. ، التي أنشئت في عام 2000 ، هي مؤسسة وطنية عالية التقنية وشركة مبتكرة ومبتكرة على مستوى المقاطعات. متخصصة في ملحقات أدوات الآلات CNC ، تقدم الشركة أكثر من 1000 نوع منتج ، مع تصدير 60 ٪ من المنتجات. مع أكثر من 200 آلة من CNC وفريق من أكثر من 100 موظف ، حصل Jiehe على أكثر من 30 براءة اختراع وطنية وتم الاعتراف بها لعلاماتها التجارية المعروفة مثل CNCJiehe و Sun Moon Lake و Goose. تشارك الشركة بانتظام في المعارض الدولية في جميع أنحاء بكين وشنغهاي والولايات المتحدة وألمانيا وإيطاليا وطوكيو ، وهي تبني وجودًا عالميًا قويًا في السوق. من خلال تقييم أفضل الشركات في ألمانيا واليابان ، حقق Jiehe تطويرًا سريعًا وأنشأ قاعدة شاملة للبحث والتطوير مع الشركات التابعة في Jining و Shandong و Suzhou وما بعدها.
